YR-HM谐波监测装置

更新时间:2014-12-23 15:41:04点击次数:1522次字号:T|T
相关介绍

一、概述

随着我国国民经济的发展,电力电子技术正在迅速发展,换流装置在各领域广泛应用,由于非线性负荷日益增加。加:水和食盐电解的硅整流装置;电气化铁路中的电力机车;拖动用硅整流电源;电弧炉;直流输电换流站;各种广泛应用的变频调速装置;交流调压装置等等,这些非线性负荷造成电力系统电压、电流波形畸变,给电力系统安全经济 支行造成严重危害。如:引起保护及安全自动装置误动;引起旋转电机附加损耗、发热和机械振动;导致电容器过热;给电能计量及常及仪表带来误差;对通讯线路产生干扰等危害。我国为加强对谐波的监测,管理及治理,于1994年正式颁布了GB/T14549-93国家标准《电能质量--公用电网谐波》。

针对目前国内谐波分析装置的使用情况,以及装置在运行过程中出现的问题,我公司研制开发出YR-HM谐波监测装置。

YR-HM谐波监测装置可实时监测显示电网1-19次谐波电压和谐波电流含有率以及有效值,自动打印谐波电压、谐波电流24小时日变化曲线和统计结果,自动打印谐波电压超标时的测量结果等,为用户提供丰富、完整的实测记录资料,可广泛应用于化工、冶金、矿山、电气化铁路以及拥有大量非线性负荷的企业。本装置结构精巧,操作简单,维护方便,经在多家变电站使用证明,完全能够满足电网运行要求。

二、主要技术特点

●  采用当前先进的工业级Intel MCS-80C196作为中央处理器,运算速度 快、工作状态稳定、抗干扰性能强;

●  装置采用频率自动锁定技术,使得系统频率发生变化后,装置仍能得出正确分析结果;

●  调整简单、使用方便、维护量小,非常适合于现场装盘使用;

●  装置启动后,可自动循环显示各相谐波电压含有率和谐波电流有效值,周而

复始,可靠准确,可长期在线运行;

●  通过按键命令操作,可立即打印当时所需的测量结果。

●  可自动打印谐波电压越限时的测量结果,监测各次谐波电流值;

●  可自动打印总谐波电流与总谐波电压24小时日变化曲线及统计结果。为使用者提供了丰富、完整的实测记录资料;

●  配有谐波电压越限报警功能,也可配置谐波电压越限跳闸功能。

三、技术规范

●  信号的测量范围:电压:5~100V;PT回路功耗 0.5VA/相。

●  电流:0.25 A ~5 A;CT回路功耗 0.5VA/相。

●  测量误差:基波分量误差不超过1%,谐波分量误差不超过5%。

●  工作电源:工频AC220V 15%或DC220 10%(优先选用)。

●  功耗:小于20W。。

●  环境温度:-15 ~50℃。

●  环境湿度:小于90%

●  绝缘强度:符合DL478-92 《静态继电保护及安全自动装置通用技术条件》。

●  出口继电器接点容量:AC250V 5 A。

四、面板说明

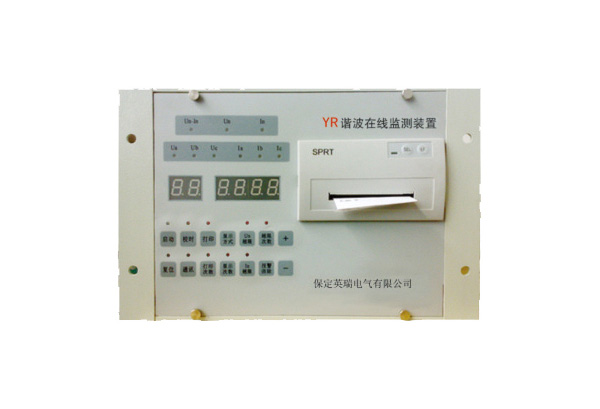

装置前面板如下图所示:

1:显示方式指示(分别为Un-In,Un,In)

2:显示内容指示(Ua,Ub,Uc,Ib,Ic循环显示)

3:谐波次数显示(1-19次任选)

4:谐波含有率显示(与②对应,显示监测量)

5:“启动”键(监测与记录启动运行)

6:“校时”键(校时记忆时间)

7:“打印”键(立即输出当前记录结果)

8:“显示方式”设置键(改变显示方式)

9:“Un越限值”键(设定电压越限报警参数)

10:连续“越限次数”设置

11:“+”键(增值键)

12:“复位”键(装置重新开始工作)

13:“通讯”键(此键根据用户要求特殊定制)

14:“打印次数”键(设置打印输出谐波次数)

15:“显示次数”键(设置显示输出谐波次数)

16:“In越限值”键(电流越限值显示)

17:“报警消除”键(报警音响解除)

18:“-”键(减值键)

19:打印机

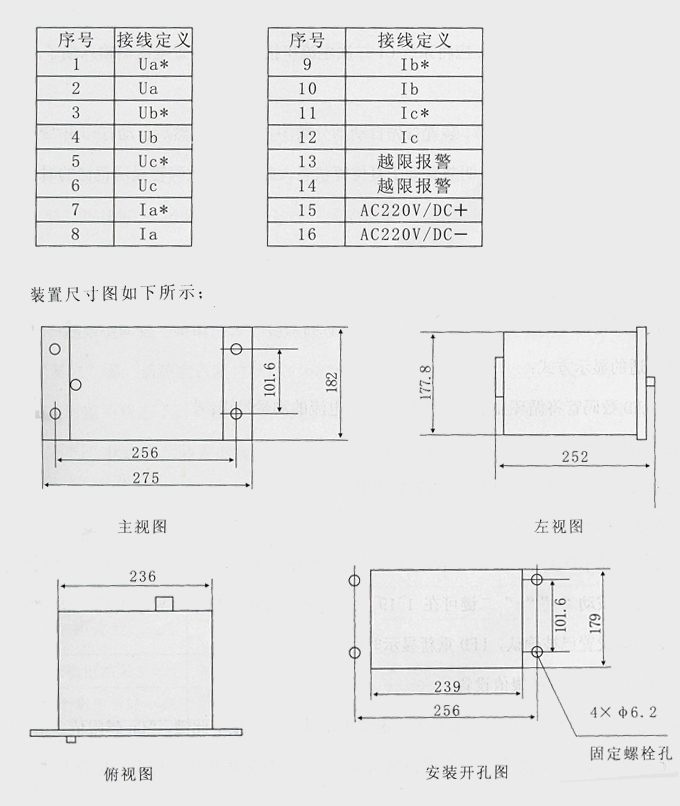

五、安装图解

六、操作说明

1.现场信号输入:信号取自线路的三相电流互感器二次测量回路和线路所在母线的三相电压互感器二次测量回路;

2.输入量的接线方式

2.1电压输入回路按下图接线:

2.2若测量电压的同时监测电流,应将系统CT二次电流串接引入本装置电流侧输入端子,切勿开路。

3.装置工作状态设置

3.1 打开电源(按动电源开关20),装置首先自动部分顺序扫描一遍,然后自动打印出“PRINTER OK”,表示装置正常。接着复位灯亮,表明装置处于复位等状态,此时LED数码管显示记忆的时间,使用者可开始进行测量前的各项设置;

3.2校时: 按下“校时”键,秒显示位开始闪动,配合“+”“-”二键,进行“秒”校时,再次按下“校时”键,可校“分”,照此方式依次校“时”、“日”、“月”,最后再按“校时”键确认并退出校时;

3.3显示方式设置

按下“显示方式”设定键,三个显示方式指示门的指示位将右移一位,指示一种显示方式,可连续按下此键,用以选择合适的显示方式:

①Un-In方式:LED数码管将循环显示三相电压与三相电流的测量结果;

②Un方式:LED数码管循环显示三相电压的测量结果;

③In方式:LED数码管循环显示三相电流的测量结果。

3.4显示谐波数字设置

按下“显示次数”设置键,可以在LED数码管上显示所设置的谐波次数。

按下此键,显示次数指示灯亮,表示进入显示次数设置状态,LED数码管第一、二位显示当前设定的显示次数,此时按动“+”“-”二键可在1~19次中选择。如再次按下“显示次数”键,“显示次数”指示灯灭,表示当前设置已被确认,LED重新显示时间;

3.5输入电压谐波含量越限值设置

“Un越限值”可以根据用户要求设定总谐波电压越限值。按下此键,“Un越限值”指示灯亮进入设置状态,LED显示当前电压越限值,请根据系统状效忠,按照谐波电压国家标准,配合“+”“-”二键进行设置,如再次按下“Un越限值”键,指示灯灭,设置被确认;

3.6电流谐波含量越限值显示

按下“In越限值”键,配合“+”“-”二键,可在LED数码管上观察到各次谐波电流的越限值,再按此键,退出显示。此键 为检索键,与现场监测谐波电流无直接关系;

3.7连续“越限次数”的设定

此键用于设置装置连续测量到多少谐波越限才被认定为真实越限,连续越限后,装置了出报警信号,自动打印输出越限值。这样可避免偶尔的干扰以及暂态谐波造成的装置报警误动作;

按下“越限次数”键,指示灯亮,表示进入设置状态, LED显示当前设定值,配合“+”“-”二键,可在1~99之间选择。强再次按一此键,确认设置,指示灯灭。

4.启动监测与记录

4.1装置上电复位,并按“6.3装置工作状态设置”理委了所要求的设置后,只需轻轻按下“启动”键,启动指示灯亮,装置便自动地按照设置的程序进入监测记录工作状态。装置会动刷新LED数码管上显示输出的各相测量结果,并且每24小时自动打印输出一天的总谐波电压、电流的日变化曲线和统计结果;

4.2在实时监测工作条件下仍可根据需要立即打印出当前的测量结果,首先按下“打印次数”键 ,再配合“+”“-”二键选择需要打印的谐波次数,再按“打印次数”键确认设置,选择好次数后,按下“打印”键,LED显示“P”,表示正在打印,同时打印机输出以进行研究 应新的工作要求。但“校时”、““Un越限值”、““In越限值”键不再响应,因为这些设置的改变将直接影响装置的统计分析的正确性。如需改变,可按下“复位”键,使装置入复位状态,改变设置后,重新按下“启动”键,再次进入实时监测状态;

4.3在实时监测状态下,在进行“显示方式”、“显示次数”、“越限次数”、“打印次数”等设置时,如果LED上出现“[”状态表示装置的统计分析工作不接受新的设置内容,当前设置过程无效,待“[”消失后,重新开始设置即可。
