YRJX型微机小电流系统接地选线装置

一、产品概述

YRJX型微机小电流系统接地选线装置是我公司新研制的新型小电流系统接地选线装置，它适用于中性点不接地或经消弧线圈、电阻接地的运行方式系统，能够迅速准确地查找出系统单相接地线路。该装置以16位单片机80C196为采集运算、逻辑判断和控制中心（CPU），以液晶显示器、信号灯指示、轻触式按键为人机接口。具有操作简单，选线准确，速度更快、运行可靠等特点。

该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口将各种故障信息传送至有关部门。为现场运行人员提供了极大的方便。

应用范围如下所示：

●  电压等级：0.4KV～66KV；

●  中性点不接地的小电流系统或中性点经大电阻或消弧线圈接地的小电流系统；

●  母线段数不大于四段，线路出线回路总数不大于60路；

●  广泛应用于电力系统变电站、发电厂以及煤炭、钢铁、冶金、化工等大型厂矿企业的供电系统。

二、型号说明

三、使用条件

●  户内使用，并且室内通风良好；

●  运行环境温度：-20℃--50℃；

●  储存环境温度：-25℃--70℃；

●  湿度：最大湿度90%，表面无凝露；

●  防护等级：IEC529-P53；

●  海拔：<2000M； 大气压力: 80～110Kpa；

●  周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

四、技术参数

●  工作电源：AC/DC220V(不分极性)；

●  功耗：

1.电源回路：DC220V≤30W或者AC220V≤30VA；

2.交流电压回路：≤1VA；

3.交流额定电压：100V。

●  告警接点容量（常开无源触点）：5A,250VAC/5A,30VDC。

●  通讯接口：RS232/RS485，波特率1200bps～9600bps；

●  电压等级：2个；

●  母线段数：4段；

●  出线数：12路、28路、44、60路；

●  抗干扰性能

1.装置能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电试验；

2.装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的幅射电磁场干扰试验；

3.装置能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验；

4.装置能承受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。

●  绝缘性能

1.绝缘耐压标准满足GB/T14598.3规定。

●  机械性能

1.工作条件：通过GB/T11287规定的Ⅰ级振动响应检验，及GB/T14537规定的I级冲击响应条件。

2.运输条件：通过GB/T11287规定的Ⅰ级振动耐久检验，及GB/T14537规定的I级冲击耐久和碰撞检验。

五、装置特点

●  CPU采用INTEL80C196单片机，数据采集、运算、逻辑判断、控制输出等速度快，精度高，双“看门狗”（Watchdog）电路，抗干扰、自检及自恢复能力强；

●  采用128×64图形液晶显示器（LCD），中文菜单提示，显示信息丰富、 直观；

●   智能化软件技术、原理先进、选线准确；

●  通过菜单提示和面板按键整定，调试和维护简单、方便；本机投运后，基本不需要维护。

●  实时显示系统时钟和母线电压的有效值；

●  可记忆瞬时接，区分母线和出线接地；

●  记忆、显示接地信息包括接地发生的时间、接地母线或接地线路；

●  接地给出告警信号，能及时通知运行人员；

●  有记忆功能，可存储多次近期发生的故障信息，掉电后信息不丢失；

●  可配置接地保护自动跳闸；可配置通信接口（RS232或RS485）。

六、工作原理

小电流系统正常运行时，电压互感器PT开口三角电压很小，一般不会超过10V。当系统发生单相接地故障后，接地相对地电压为零，正常相对地电压升高到线电压，零序电压升高。接地线路的电容电流等于正常线路的电容电流之和，并且接地线路的电容电流的方向从线路流向母线，而正常线路的电容电流的方向为母线流向线路，即二者方向相反。

装置实时监测PT开口三角电压，当开口三角电压大于启动值时，装置对该段母线所有线路的零序电流进行多次同步采样，并对数据采样的可信度进行全面分析，在此基础上运用群体比幅比相原理及多重判据进行优化处理，选出接地线路或接地母线。降低了误判和漏判的概率，提高了选线的准确性。

七、装置面板说明

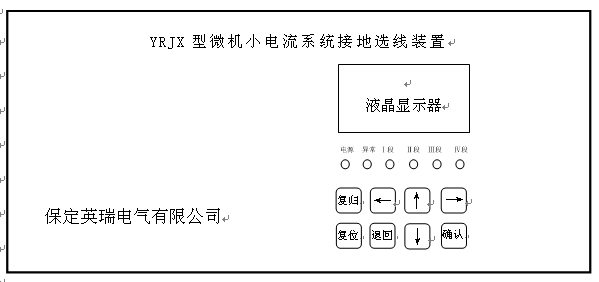

装置面板上由液晶显示屏、键盘、指示灯构成，用来指示装置的工作状态及实现人机对话，具体面板布局如图所示。

1、指示灯

面板上共有六个指示灯，分别为“电源”、“故障”、“Ⅰ段”、“Ⅱ段”、“Ⅲ段”、“Ⅳ段” ，指示灯的作用如下：

“电源”指示灯——红色，常亮表示装置工作电源正常；

“故障”指示灯——红色，常亮表示装置出现故障；

“Ⅰ段” 指示灯——红色，常亮表示系统一段母线出现接地故障；

“Ⅱ段” 指示灯——红色，常亮表示系统二段母线出现接地故障；

“Ⅲ段” 指示灯——红色，常亮表示系统三段母线出现接地故障；

“Ⅳ段” 指示灯——红色，闪亮表示系统四段母线出现接地故障。

2、键盘

本装置设有8键，分别为：

●  “↑”、“↓”：多功能键，即可以作为翻屏功能，在需要修改参数的情况下，也兼有加减键的功能；

●  “←”、“→”：光标左右移动功能；

●  “退回”：取消当前定值输入或退出当前菜单；

●  “确认”：菜单选择确认或定值输入确认；

●  “复归”：用于故障报警后使信号继电器和蜂鸣器报警复归；

●  “复位”：用于装置出现异常后使装置重新工作。

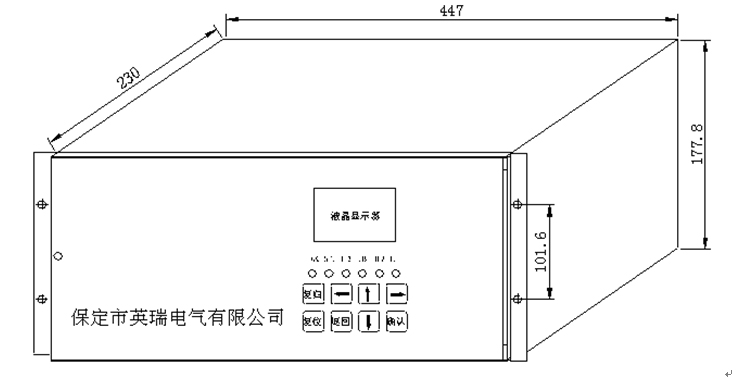

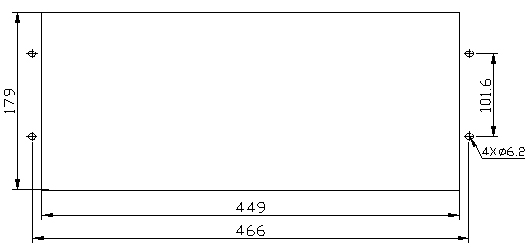

八、装置外形、安装开孔尺寸

注：YRJX-44T、44TY、60T、60TY外形和开孔为特殊尺寸，请向公司索取资料。

九、CT的安装、选择及系统电容电流的估算

1、安装零序电流互感器请参考“零序CT的安装示意图”。发生接地故障时接地电流不仅可能在地中流动，还可能沿着线路电缆的导电外皮流动。正常运行时地中杂散电流也可能在电缆的导电外皮流过。这些电流可能导致保护误动作、拒绝动作或使其灵敏度降低。所以在安装零序电流互感器时电缆头应与支架绝缘，并将电缆头的接地线穿过互感器再接地。

2、系统电容电流的估算

2.1、架空线路电容电流的估算：

I=（2.7～3.3）UL10-3安

式中：U—电网的额定电压（单位：千伏）    L—线路的长度（单位：千米）系数2.7适用于无避雷线的线路(木杆线路),3.3适用于有避雷线的线路(木  杆线路).金属塔赣时各增加 10%。

2.2、变电所的电力设备所引起的电容电流增值可按下表估算

额定电压(千伏)	6	10	15	35	66
电容电流增值(%)	18	16	15	13	12

2.3、电缆线路电容电流的估算参见下表

电容电流     额定电压 平均值(A/Km)    (KV) 缆芯截面(mm2)	6	10	35
10	0.33	0.46
16	0.37	0.52
25	0.46	0.62
35	0.52	0.69
50	0.59	0.77
70	0.71	0.9	3.7
95	0.82	1.0	4.1
120	0.89	1.1	4.4
150	1.1	1.3	4.8
185	1.2	1.4	5.2
240	1.3	1.6
300	1.5	1.8

2.4、CT选择的原则：

线路发生单相接地时该线路的二次侧能提供大于20mA且小于500mA 的零序电流(我公司有专为选线装置配套的零序CT供用户选用)。
