YRPQ电能质量监测仪

更新时间:2014-12-23 14:53:40点击次数:5908次字号:T|T
相关介绍

一、电能质量简介

随着我国国民经济的高速发展,电力电子技术广泛应用,电力电子转流设备、电气化铁路、电弧炉、以及其他非线性设备大量涌入电力系统,使得电力系统的电能质量日益恶化。高次谐波、电压波动、闪变、不平衡度日趋严重。引起变压器过热、网损增加、计量仪表误差、通讯干扰,不但引起供用电设备本身安全性降低,而且严重威胁着电力系统的安全和经济运行。为了保护电力系统的运行安全,目前各国都十分重视电能质量的管理,并制定了相关标准。我国也已先后颁布了涉及电能质量六个方面的国家标准,有关部门也制定了相应的«电能质量管理办法»。

● 《电能质量 公用电网谐波》          GB/T14549—93;

●《电能质量 电压波动和闪变》        GB/12326—2000;

●《电能质量 三相电压允许不平衡度》  GB/T15543—95;

●《电能质量 供电电压允许批偏差》    GB/T12325—90;

● 《电能质量 电力系统频率允许偏差》  GB/T15945—95;

二、YRPQ电能质量监测仪简介

我公司经过对电能质量测控方面充分的调研,认真分析了国内外同类产品的现状,跟踪国际同行的先进水平,成功地研制出新一代YRPQ型电能质量监测仪,适用于220KV、110KV和35KV变电站、电厂及用电大户。经国家电力公司电力设备及仪表质量检验测试中心检测,达到或超过国标技术要求。

YRPQ型电能质量监测系统,是一个高速数字处理(DSP)的、高精度的、多功能的高端电能质量监测产品。功能如下:

1、测量功能

三相电压基波有效值 、三相电流基波有效值 、相角、有功功率、无功功率、视在功率、功率因数

电压、电流谐波00-50次(00代表总畸变率)

频率、频率偏差、电压偏差

三相电压和电流不平衡度、正负零序分量

电压波动和闪变Pst和Plt

实时数据接收三相电压、电流波形和谐波频谱

2、硬件功能

该仪器采用新电力专用32位DSP数字信号处理器TMS3207F28XX,16位六通道高精度A/D转换器。内置1G电子存储器,可对测量结果进行存储。内置RS-232、RS-485、和以太网接口可选。采用软件锁相环电路,每周波采样256点,计算精度高,抗干扰设计,不受环影响,运行稳定。

3、技术参数

工作电源:  AC  220V±20%   频率  45Hz~55Hz

功耗≤10W

工作环境:   安装环境         室    内

环境温度    -5℃~55℃

相对湿度    0~80%无冷凝

海拔高度          ≤1000m

地震烈度           8度

规    格:   通道数            3相电压

3相电流

可扩充至    3×3相电压       3×3相电流

显   示          320×240       液晶屏

测量范围:   电   压         0~120V         输入额定电压100V

电   流         0~6A           输入额定电流5A

测量精度:   谐波电压电流测试精度为B级

电压偏差  ≤0.5%

测频误差  ≤0.01 Hz

波动误差  ≤0.2%

闪变误差  Pst≤0.1%  Plt≤0.1%

基波电压电流相位角误差  ≤0.5º

功率偏差  ≤0.5%

三相不平衡度误差  ≤0.2%

电流不对称因数误差  ≤1%

重    量:  约2.5Kg

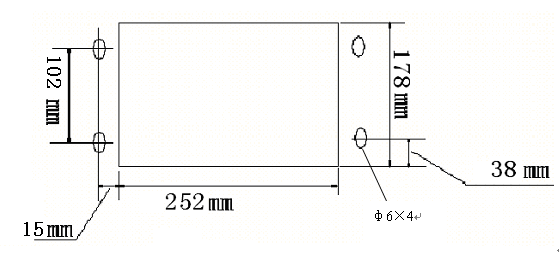

三、安装开孔尺寸如下图所示:

、安装与接线

YRPQ在现场使用中应注意:

仪器应放置于稳定的平台上,环境及电源条件应满足使用要求。

1、电压接法

A:Y形接法

将互感器二次侧A,B,C,分别接至电压接线端子Ua,Ub,Uc

电压零线端子Ua0,Ub0,Uc0用连接线短接与互感器二次侧N相连。

在软件中将“电压接法”设置为“Y型”接法。

PT输出端->     Ua          Ub           Uc

仪器输入端->    Ua   Ua0    Ub   Ub0    Uc   Uc0

B:Δ形接法

将互感器二次侧A,B,C,分别接至电压接线端子Ua,Ub,Uc,

电压接线端子Ua与电压零线端子Uc0用连接线短接,Ub与Ua0,

Uc与Ub0短接。在软件中将“电压接法”设置为“Δ型”接法。

PT输出端 ->     Ua          Ub          Uc

仪器输入端->   Ua   Ua0    Ub     Ub0  Uc    Uc0

2、电流接法

将电流互感器二次侧A,B,C,分别接至电流接线端子Ia,Ib,Ic;电流互感器二次侧A0,B0,C0,分别接至电流接线端子Ia0,Ib0,Ic0。

3、继电器接点接法

本设备共有3组继电器常开接点,接点容量为250V/10A,各组继电器接点定义为:

K1+   K1-    第一通道报警

K2+   K2-    第一通道跳闸

K3+   K3-    第二通道报警

K4+   K4-    第二通道跳闸

K5+   K5-    第三通道报警

K6+   K6-    第三通道跳闸

继电器接点根据通道数量有所增减。

例如:如果仪器为双通道则K5+   K5-   K6+   K6- 为空接点。

4.4、注意事项

A:接线前应确认测试导线完好无损、无断路和绝缘损坏情况;

B:接线过程中,电压严禁短路,电流严禁开路;

C:YRPQ型电能质量监测系统设备机壳必须可靠接地。

五、功能说明

YRPQ型电能质量监测仪设计了便捷的键盘操作和丰富的液晶显示,为用户提供了友好的使用界面。借助该界面可以很方便地浏览测量数据、修改定值系数。

A、[ 上翻、下翻、递增、递减 ] 键四个,用于菜单的选择及参数的更改。

B、[返回]键用于退回上一次界面,当光标位于选择菜单位置时,按[返回]返回键可进行通道的切换。

C、[确认]键进入光标所在功能菜单或所选参数有效。

D、当液晶屏幕进入保护状态时,按[返回]键屏幕进入显示状态。

1、基本参数

当光标位于[基本参数]时,界面如下:



Ua(Uab)、Ub(Ubc)、Uc(Uca)--三相电压基波有效值;

当采用三相四线设定时仪器显示Ua、Ub、Uc;

当采用三相三线设定时仪器显示Uab、Ubc、Uca。

按[ 下翻 ] 键显示下一屏电流波形。

Ia、Ib、Ic--三相电流基波有效值。

按 [ 下翻 ] 键显示下一屏其他参数。

Freq--被测信号频率。

Uab、Ubc、Uca--三相电压基波有效值。

Ia、Ib、Ic--三相电流基波有效值。

∠Uab、∠Ubc、∠Uca--电压相角,正确接线相角显示:0°、120°、240°。

∠Ia、∠Ib、∠Ic--电流相角,电流相角显示为电流与电压的夹角,一般不大于30°。

P--三相基波总有功功率。

Q--三相基波总无功功率。

COS&--功率因数。

U0、U1、U2、U2/ U1--分别表示基波电压零序、正序、负序值及不对称因数。

I0、I1、I2、I2/ I1--分别表示基波电流零序、正序、负序值及不对称因数。

&Ua、&Ub、&Uc--三相电压偏差。

d(a)、d(b)、d(c)--分别表示三相电压变动值。

Psta、Pstb、Pstc--分别表示三相电压短时间闪变值(按国标规定,每10分钟可得到一组测量值)。

Plta、Pltb、Pltc--分别表示三相电压长时间闪变值(按国标规定,每2小时可得一组数据)。

2、谐波电压

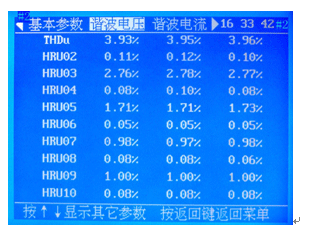

当光标位于[谐波电压]时,出现界面如下:

THDu--谐波电压总畸变率。

HRU02--2次谐波电压含有率。

HRU03--3次谐波电压含有率   以下依此类推。

从左至右每列依次为A相、B相、C相。

3、谐波电流

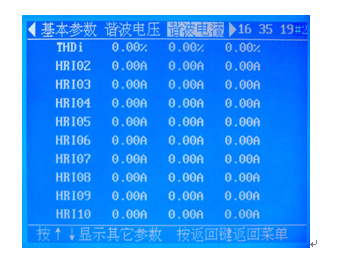

当光标位于[谐波电流]时,出现界面如下:

THDi--谐波电流总畸变率。

HRi02--2次谐波电流有效值。

HRi03--3次谐波电流有效值   以下依此类推。

从左至右每列依次为A相、B相、C相。

4、参数设置

当光标位于[参数设定]时,出现界面如下


按[确定]键光标跳至系统时间选项

按[上翻 、下翻 ] 键用于光标的移动,[递增  、递减] 键用于参数的更改。

A、系统时间:用于修改系统时钟。

B、仪器地址:1~254

C、波 特 率:115200、57600、56000、43000、38400、19200、9600、4800、2400、1200、600、300十二种选择方式。

用于设置串口通讯速率,根据通讯网络质量选择与后台机相同的波特率。

D、网波特率:115200、57600、56000、43000、38400、19200、9600、4800、2400、1200、600、300十二种选择方式。

用于设置串口转网卡通讯速率,根据通讯网络质量选择与后台机相同的波特率,通常选择19200。

E、屏保时间:0~900秒之间;设置为0时屏保不起作用。

F、通道数:1~6,此选项用于通道数量的设置,应设置为与实际仪器通道数一致。

按[ 下翻 ]键进入下一界面

显示通道1~6通道参数设定,按返回键进行通道切换。

A、测量方式:三相三线、三相四线两种选择。

B、三秒平均:“Y” 表示进行三秒平均测量,即在3秒钟内对信号进行6次等间隔采样,利用FFT分析出这6次采样的测量结果,然后进行方均根处理,这样可以区分暂态现象和谐波。“N”表示进行单周波测量, 这种方法适用于对快速变动的信号源进行测量。

C、电压变比、电流变比: 调节范围1~5000。  按[上翻 ] [ 下翻 ]键可进行调节,连续按住不放可进行快速调节。按住[ 上翻 ]键,同时按[ 下翻 ]键可进行百位递增调节,按住[ 递减 ]键同时按[ 下翻 ]键可进行十位递增调节。

D、额定电压:57.7V 、100V两种选择。

E、报警输出:用于对外部继电器的控制,[Y] 当出现越限时除仪器内部记录越限数据,越限LED灯亮,还对外部报警、跳闸继电器输出。[N] 当出现越限时仪器只进行内部越限数据记录,越限LED灯不亮,对外部报警、跳闸继电器不输出。

设置完成后按[确定]键完成设置,按[返回]键返回主菜单。

5、 限值设定

当光标位于[限值设定]时,出现界面如下:

按[确定]键光标跳至参数的更改选项。

仪器显示       含义            调节范围(报警  跳闸)

Freq(L)      频率下限:            40.00~50.00

Freq(H)      频率上限:            50.00~60.00

&U(L)(%) 电压偏差下限:        0.00~10.00

&U(H)(%) 电压偏差上限:        0.00~10.00

COSφ        功率因数:            0.00~1.00

d(%)         电压变动:            0.00~20.00

pst          短时间闪变:          0.00~10.00

plt          长时间闪变:          0.00~10.00

U2/U1(%)   三相电压不平衡度:    0.00~99.99

U0           零序电压:            0.00~99.99

U1           正序电压:            0.00~99.99

U2           负序电压:            0.00~99.99

I2/I1(%)   三相电流不平衡度:    0.00~99.99

I0           零序电压:            0.00~99.99

I1           正序电压:            0.00~99.99

I2           负序电压:            0.00~99.99

THDu(%)    谐波电压总畸变率:    0.00~10.00

THRU-E(%)  偶次谐波电压含有率:  0.00~10.00

THRU-O(%)  奇次谐波电压含有率:  0.00~10.00

HRI02(A)   2次谐波电流含量:    0.00~100.00

HRI03(A)   3次谐波电流含量:    0.00~100.00

HRI25(A)   25次谐波电流含量:   0.00~100.00

注:当仪器设置为4-6通道时,只提供报警输出,跳闸限值设置无效。
