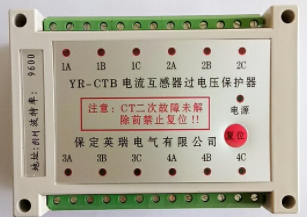

YR-CTBx系列电流互感器过电压保护器

更新时间:2014-12-23 15:48:59点击次数:1746次字号:T|T
相关介绍

一、用途原理概述

本系列保护器用于对各种CT二次侧异常过电压进行保护。在电力系统中,电流互感器(CT)广泛应用于一次测量与控制。互感器正常工作时,其二次侧处于近似短路状态,输出电压很低。但是,在运行中如果二次侧开路或一次侧绕组流过异常电流(如雷击电流、谐振过电流、电容充电电流、电感启动电流等),都可能会在二次侧产生数千伏甚至上万伏的过电压。如果不及时抑制这种过电压,过电压不仅可能会给二次系统的绝缘造成危害,甚至会使互感器本身过激烧毁,甚至危及工作人员的人身和生命安全。

使用本系列保护器可以最大限度地避免电流互感器二次侧异常过电压引起的危害,通常应用在对CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等处的过电压保护。

保护器接在CT二次绕组两端,当CT二次侧正常时,保护器本身对CT二次侧为高阻状态,漏电流极小,不影响二次侧其它电气设备的正常运行。当CT二次侧因种种原因出现异常过电压时,保护器迅速动作,对CT二次侧进行短路,最大限度地避免相关事故的发生。

二、产品型号及其含义

YR-CTB04型:保护4个绕组;

YR-CTB06型:保护6个绕组;

YR-CTB09型:保护9个绕组;

YR-CTB12型:保护12个绕组;

三、技术指标

型号
YR-CTBX
正常漏电流 IL20V
‹20µA
保护启动电压UC
150V±10%(可按用户要求设计)
保护响应时间TS
50ms≤TS≤250ms
遥信继电器接点容量
AC220V/5A
保护继电器接点容量
AC220V/15A
使用的CT规格
二次侧峰值大于150V
保护电流
≥5A
工作环境
温度
-20℃~70℃
湿度
≤95%RH
可靠安全性
符合IEC834-1要求

四、安装使用

1、安装方式

导轨、固定安装外形尺寸:  145*90*70  (单位:mm


注:安装保护器时应尽量离CT近些,以便于巡视。

一般情况下,互感器均连接在A、B、C三相上,少数连接在两相上,个别连接在一相上。绝大多数均为星形连接,少数为三角形连接。互感器的二次绕组A、B、C要对应地连接在保护器A、B、C接线端子上,A、B、C三相二次中心点(虚地N)连接在保护器的“N”接线端子上。若只用A、B绕组,C相可以不接线,不会影响保护器的正常工作。

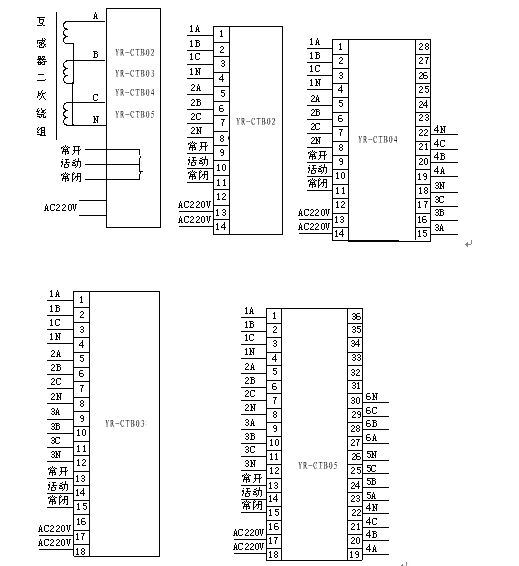

装置后端子图:

五、YR-CTB04、CTB06、CTB09、CTB12型使用注意事项:

这几种型号保护器的保护动作接点一般为保持型即:一旦保护器保护动作,在CT故障消除后仍会保持保护状态,当需要解除保护状态时,须按复位按钮进行手动复位。根据用户需要,亦可提供非保持类型的产品。

保护器需要辅助电源AC220V给手动复位、远传继电器和状态指示部分提供工作电源。任何一路CT故障,远传继电器均动作(常闭端与活动端断开,常开端与活动端闭和),若辅助电源缺失,上述功能随之不能实现,但保护器仍具备CT线圈保护功能。

注意:保护器在首次上电时,需要按复位按钮手动复位,以使保护器所有接点均处于正常初始状态。

六、测试方法:

保护器检验方法如下:

1)绝缘电阻测试:

用万用表的电阻档分别测量各路A端、B端、C端 与相应的N端之间的电阻值,应大于几十兆欧姆。

2)功能测试:

将单相调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N,  2B与2N),接通保护器的AC220V电源,此时,面板上的工作指示灯(绿色)亮,而其它的指示灯均应不亮,这表示各路保护电路均处于正常的复位状态。假如还有红色指示灯亮,说明相应部分保护状态未正常复位,需要按复位按钮予以复位。之后,检测动作电压是否正常,方法是:缓慢地调节调压器,使调压器输出电压逐渐升高,当灯泡亮时,此刻调压器输出电压数值即为保护动作启动电压。之后降低调压器的输出电压,灯泡也不会熄灭,这说明保持功能正常。依此方法分别检测所有各路绕组,如果均符合技术指标,则检测合格。
