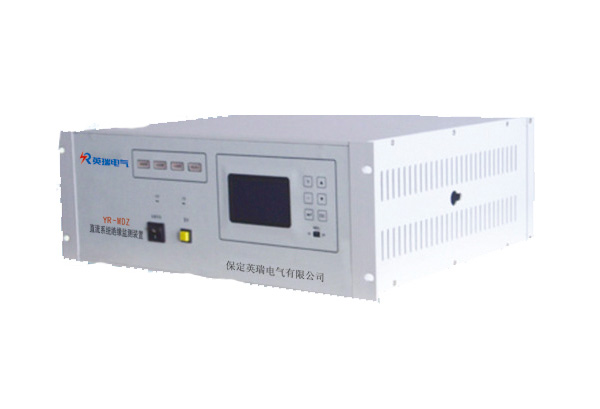

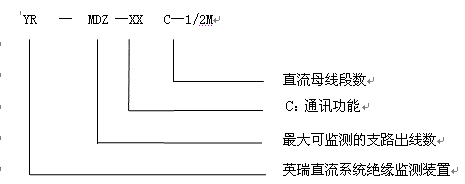

YR-MDZ型微机直流系统绝缘监测装置

目前在我国直流系统中运行的直流接地检测装置，是通过整定平衡桥门限值进行接地检测的，其存在整定不准确、误差大、不灵敏等缺点；或是某些厂家生产的检测装置是通过在支路或母线上注入交流信号进行检测，这样会对母线造成影响，我厂生产的YR-MDZ型微机直流系统绝缘监测装置测试原理是通过监测各支路上的传感器的输出信号来实现。当某条支路出现接地故障后，该接地支路上的传感器便感应出信号，无需在支路或母线上注入交流信号，因此本装置不会对直流系统产生影响。该装置采用了单片机处理，其功能强，适用于不同用户的各种特殊功能要求。

●  可对直流系统供电电压进行监视显示，可对母线电压过压、欠压报警输出，报警方式采用了面板指示灯及音响，用以提醒运行人员。同时还提供给用户一组常开触点进行其它控制，过压或欠压整定值用户可通过键盘操作自行设置。

●  装置可用在I段母线的直流系统中（此时最大可监测直流系统80条支路），同时还具有监测两段独立的直流母线系统功能（两段母线可为不同电压等级），若在同时监测两段母线情况下，每段可监测的支路数为任意，但两段所监测的支路数总和不能大于80路。

●  若直流系统发生接地故障，装置除能显示出接地母线、接地支路、接地极性、接地电压及接地电阻外，还可把接地发生日期、时间记录下来，以供用户查询或把此类数据通过串行口传输给用户上位机，系统本身存储接地故障次数达256次。

●  有实时时钟显示。

●  装置设有RS-232、RS-485、RS-422通信接口，用户可自选。

●  采用了液晶显示窗口，汉字菜单操作。

五、面板布置及说明

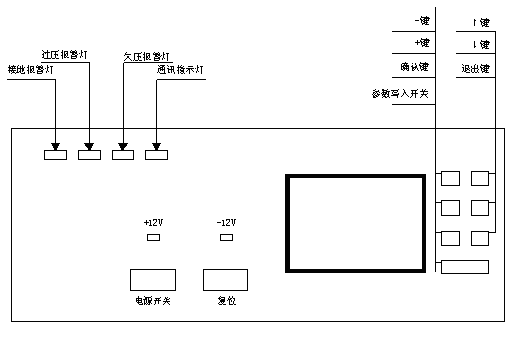

（图4）前面板图

●   前面板设有4个指示灯：分别为接地报警、过压报警、欠压报警、通信指示。

☆  接地报警：当系统出现对地绝缘电阻下降时（通常称接地故障），接地报警灯亮，同时伴有音响报警，以提醒值班人员。在后面板上中间接线端子中，接地组的1与2端闭合，这一组继电器触点提供给用户作其它控制，按任意键可清除音响报警和继电器报警输出。

☆  过压报警：当母线电压超过用户设置的过压值时，过压报警灯亮，同时伴有音响报警，以提醒值班人员。后面板上中间接线端子中，过压组的3端与4端闭合，这一组继电器触点提供给用户作其它控制，按任意键可清除音响报警和继电器报警输出。

☆  欠压报警：当母线电压低于用户设置的欠压值时，欠压报警灯亮，同时伴有音响报警，以提醒值班人员。后面板上中间接线端子中，欠压组的5端与6端闭合，这一组继电器触点提供给用户作其它控制，按任意键可清除音响报警和继电器报警输出。过压值及欠压值用户可通过菜单操作自行设置。

☆  通信指示：①当装置与用户上位机通信时，装置在发数过程中此灯闪烁。

②前面板中间下方设用两个指示灯其定义为：

③电源开关，此开关上方标有POWER，用户按此开关，装置即加电开始进入工作状态，为了延长液晶显示屏的使用寿命，装置设置了屏幕保护（5分钟后无按键则关掉屏幕显示）。用户按任意键可打开屏幕显示。

●  复位键，此键上方标有RESET，按此键一次，重新启动装置。

●  参数写入控制开关，装置内有部分参数用户可进行修改，如过压、欠压整定值等，当用户进入某项需整定的子菜单项，且对该数据进行整定后用户想要保存修改结果，必须把参数写入开关置于ON位置，再进入到退出子菜单项后选择YES项，然后退出该项子菜单。

●  后面板（图5）（A．80路后面板）

（A．80路后面板）

●  后面板（图5）（B．40路后面板）

●  后面板中间接线端子报警输出接线图如下：（触点容量110V，0.3A）

●  后面板1-80路为5芯插座：装置可监测直流系统的80条支路，其采用了5芯插座，该插座与套在各条被检测支路上的直流传感器通过电缆线相连接。

5芯插座定义为：1、2→地线    5→信号输出  3→+12V   4→-12V

●  后面板上的9芯插座（插针）为RS-232、RS-485、RS-422共用串行通信接口。其定义为：（接线表）

RS-232             RS-485            RS-422

1#                 6#  TXD-          6#  TXD-

2#   RXD           7#  TXD+          7#  TXD+

3#   TXD                             8#  RXD-

5#   GND                             9#  RXD+

●  装置在出厂时，通信设置为RS-232口，用户可通过改变机箱内CPU板上跳线连接，改成RS-485或RS-422通信接口。

●  后面板上电源输入接线端子：电源输入端子为5芯，当装置用在I段母线时仅接入到I段母线±110V及大地接入端子即可。若装置用在两段母线时，其定义I段母线±110V接入端子与Ⅱ段母线±110V及大地接入端子，为四个保险分别为：两段母线±110V的容量为0．5A的保险管座。

●  套在各支路上的直流传感器外形图：（图6）

●  直流传感器的安装方法：

用户首先把传感器安装在支架上，然后把该支路的+110V侧线与-110V侧线

穿过该支路的传感器过孔，即该支路传感器安装完毕，用同样方法把直流传感器安装在其它支路上。

●  各支路传感器与后面板5芯插座连接方法：

后面板5芯插座与传感器上的5芯插座均带有5芯插头，用适当长度的5芯电缆线一一对应相连接即可。

●  传感器的调试方法：

装置正常工作后，按任意键进入主菜单选项，通过【↑】【↓】键进入到（CT数据显示）子菜单项。按【↙】键进入 到各支路传感器数据显示状态。

CT数据显示格式为：路号：极性 数据（十六进制）

所有传感器调试完毕后，按【ESC】键，回到上级菜单，按【↑】或【↓】键进入（P退出）子菜单项，按【↙】键再按【ESC】键，装置便返回到正常工作状态。

中，完成后请把参数写入控制开关拨到OFF位置。

●  装置对直流母线不打交流信号，对直流系统无不良影响。

●  装置适用于发电厂、变电站和工矿企业的直流电源系统。

●  装置使用直流电源，抗干扰性强。

●  适用于任何电压等级的直流系统。

●  装置不受直流系统对地大电容的影响。

●  整机输入电压：DC220V±10％。

●  直流系统电压显示误差≤1％。

●  接地过渡电阻≤50KΩ 能正确检测出支路。

●  环境温度：–10℃～50℃。

●  相对湿度：＜90％。

●  功耗：≤30W。

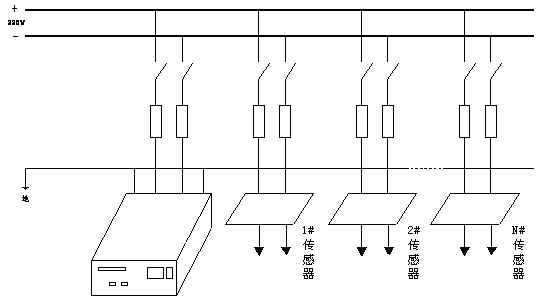

●  直流正、负极及地线，按后面板所标位置正确连接。

●  将直流系统各支路的正、负极两根线同时穿过传感器。
