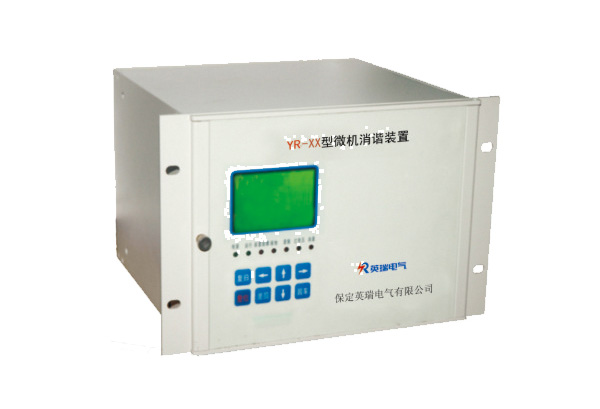

YRXX型微机消谐装置

一、产品概述

YRXX型微机消谐装置是我公司新研制成功的新型产品，内部CPU以TI公司16位高档单片机芯片MSP430F149为采样运算、逻辑判断和控制中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点，具有外形轻巧美观、安装方便、功耗极低、免调试和维护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置RS485通信接口，适用于无人值守变电站。

二、型号说明

户内使用，并且室内通风良好；

运行环境温度：-20℃--50℃；

储存环境温度：-25℃--70℃；

湿度：最大湿度90%，表面无凝露；

防护等级：IEC529-P53；

海拔：<2000M；

大气压力: 80～110Kpa；

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

三、技术参数

工作电源：AC/DC220V(不分极性)；

功耗：

1. 电源回路：DC220V≤5W或者AC220V≤5VA；

2. 交流电压回路：≤1VA；

3. 交流额定电压：100V。

告警接点容量（常开无源触点）：5A,250VAC/5A,30VDC。

通讯接口：RS485，波特率1200bps～9600bps；

抗干扰性能

1. 装置能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电试验；

2. 装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的幅射电磁场干扰试验；

3. 装置能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验；

4. 装置能承受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。

绝缘性能

1. 绝缘耐压标准满足GB/T14598.3规定。

机械性能

1.工作条件：通过GB/T11287规定的Ⅰ级振动响应检验，及GB/T14537规定的I级冲击响应条件。

2.运输条件：通过GB/T11287规定的Ⅰ级振动耐久检验，及GB/T14537规定的I级冲击耐久和碰撞检验。

四、装置特点

CPU采用TI公司的MSP430F149，该芯片运行速度快、抗干扰性能强、集成度高，极大简化了外围电路的设计，同时方便了产品的软件升级和更新；

生产工艺采用表贴焊接技术，提高了整机的可靠性能；

整机功耗极低，在节能降耗方面发挥了决对优势；

显示界面采用128×64汉字图形液晶显示器，中文菜单提示，显示信息丰富、直观；

装置系统软件采用模块化设计、原理先进、性能稳定、安全可靠；

可实时显示系统时钟、日历、母线PT开口三角电压各频率电压分量；

可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；

有记忆功能，可以存储近20次发生的故障信息，掉电后不丢失；

消谐元件采用大功率固态继电器，性能安全可靠；

可配置RS485通讯，可将各种信息上传至有关部门。
