YR-CS900系列智能型除湿装置
说
明
书
保定英瑞电气有限公司
一、产品简介
YR-CS900智能型抽湿装置是采用半导体制冷除湿方式,主动将密闭空间的 潮湿空气在风扇的作用下吸入除湿风道,空气中的水汽经过半导体制冷机构后 冷凝成水,再通过导水管排出柜体,可以达到很好的除湿效果。通过减低空气中含水量,使相对湿度和绝对湿度同时下降,几乎不提高温度,不产生温差带 来的负面影响,从根本上杜绝或减少了事故的发生,也不会因高温而加速柜内 器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露, 有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构 件锈蚀等安全隐患,保证电网安全运行。
设备内部发生凝露引起爬电、闪络事故,一般发生在以下几种情况:一是 地区湿度高,天气温度变化大,开关柜底部湿润,有的电缆沟甚至有积水;二是有的开关柜在地下室,湿度高,柜体内温度特别是接近地面的温度低于环境温度;三是有的设备处于暂时停运状态,电气柜内小环境温度就比四周环境温 度低,在其表面就极易形成结露,在这种情况下,一旦送电投运,事故就随之 发生。 为保证电网系统的安全运行,电气设备的长寿命、安全有效使用,电力系统对柜内防潮、防凝露提出了更高要求。
二、应用范围
1、GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备;
2、集成电路,硅晶体,液晶器件,陶瓷器件、阻容元件,有源器件,接插件,SMD器件,CPU,计算机板卡防潮储存;
3、物理化学仪器、实验材料、绝缘材料的防潮管理,化学品、药品、食品、纤维、生物制剂的防潮储存。
三、产品特点
1、体积小、重量轻、安装方便快捷;
2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调;
3、除湿风道主动引凝、排出气体加热降湿,有效达到了对电气柜密闭空间防潮除湿的综合治理;
4、湿度、温度传感器24小时实时采样,超出设定启动值自动引凝;
5、湿度、温度设置具有记忆功能,不会因为停开机而消失;
6、故障显示功能,可快速查找故障点保证正常运行;
7、采用专用防潮元件,外壳采用304不锈钢结构,保证在潮湿环境下正常工作;
8、屏蔽隔离技术的运用,符合GB / T17626-2008的3级标准,保证能够在强电磁场下工作;
9、除湿引凝管路,可把引凝后的水排出柜外,同时也可采用储液袋柜外收集。
10、型号带“T”的具有加热功能,当检测到箱体环境温度低时,抽湿装置内部的风机和PTC加热器启动工作。
11、型号带“W”的具有无线远程控制功能,可远程控制、调节运行参数以及故障上报功能,无线传输的距离2000米(空旷条件下测试)。
12、型号带S的具有RS485通讯功能,通讯地址可调;可远程控制、调节运行参数以及故障上报功能。
四、型号及功能
型号 |
YR-CS930 |
YR-CS940 |
YR-CS960 |
|
|
|
|
除湿功率 |
30W |
40W |
60W |
|
|
|
|
|
型号后面带T表示带低温加热功能(需外接加热器); |
||
其他功能 |
型号后面带W表示带无线控制功能; |
|
|
|
型号后面带S表示带RS485通讯功能; |
|
五、功能特点
1、温湿度监测及显示功能,除湿/低温阈值可设置;
2、迅速降低开关柜内湿度,水份直接排出柜外;
3、低温输出接点:一路无源接点输出
4、除湿工作控制方式:手动/自动
5、通讯功能与除湿故障报警功能
六、技术参数
数据名称 |
技术参数 |
数据名称 |
技术参数 |
|
|
|
|
|
|
工作电源 |
AC220V |
除湿效率 |
450mL/日(60W 35℃ |
|
RH=80%工况下) |
|
|||
|
|
|
|
|
|
|
|
|
|
加热功率 |
50~500W |
除湿温度 |
5℃~45℃ |
|
|
|
|
|
|
功率 |
38W,48W,68W |
工作温度 |
-25℃~85℃ |
|
|
|
|
|
|
湿度检测范围 |
20%RH~98%RH |
温度检测范围 |
-25℃~125℃ |
|
|
|
|
|
|
除湿启动值 |
45%RH~98%RH |
温度启动值 |
1℃~55℃ |
|
(出厂设定65%RH) |
(出厂设定8℃) |
|
||
|
|
|
||
|
|
|
|
|
湿度测量精度 |
±3%RH |
温度测量精度 |
±0.5℃ |
|
|
|
|
|
|
显示方式 |
双排3位数显 |
显示分辨率 |
0.1 |
|
|
|
|
|
|
外壳材质 |
304不锈钢 |
外形尺寸 |
115×66×200mm |
|
(宽X深X高) |
|
|||
|
|
|
|
|
|
|
|
|
|
净重量 |
1.8kg |
导水管 |
硅胶D10mm 、L1.5m |
|
七、工作原理
YR-CS900智能型抽湿装置由电源系统、送风系统、半导体制冷器、温湿
度检测控制回路、加热回路、无线模块及排水管路组成。
1、除湿原理 当潮湿空气经风扇吸入后,通过特殊设计的风道流动,先经半导体制冷器
降温结露,制冷器的结露在重力作用下滴入引水槽,再由导水管流出柜外。在 设定启动值内经过充分循环除湿,使柜内空气湿度降至结露点以下,完成整个防潮引凝加热过程。同时,智能型除湿装置信号采集传感器外置,能实时准确 的采集到柜内的真实湿度,保证智能型除湿装置在柜内将要达到凝露条件时提 前启动除湿。
2、低温加热功能
当箱体温度低于设定的启动值时,抽湿装置启动内部加热器回路(加热器外接,功率可接50~500W),直到箱体温度升高到设定启动值加5℃时,加热器回路停止工作。
3、无线远程控制功能 当具有无线控制功能的抽湿装置收到主控室的数据时,分析数据后马上回复数据给主控室,无线通讯可达2000米。
4、RS485通讯功能 当具有RS485通讯功能的抽湿装置收到上位机的数据时,分析数据后马上回复数据给上位机,一台上位机可连接200台(上位机端推荐在A、B间接一个120欧姆的负载电阻)。

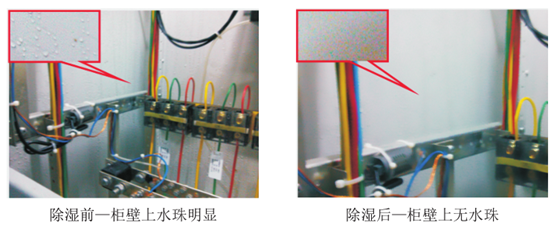

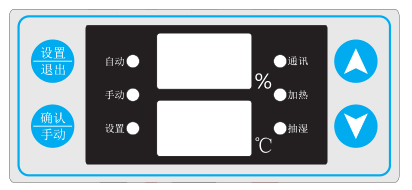

八、显示说明
开机后,抽湿装置进入自检状态,自检完成后,上排数码管显示软件版 本号,下排数码管显示通讯地址(当此台抽湿装置不带通讯功能时,下排显示抽湿功率),3秒后抽湿器进入工作状态,此时上排显示湿度值,下排显示外部 传感器温度值(当此台抽湿装置不带有外部加热功能时,下排显示内部温度值
九、操作说明
1、手动/自动模式:当抽湿装置工作在自动状态时,“自动”指示灯点亮,”手动“指示灯灭,按一下“确认/手动”按钮后,”自动”指示灯灭,”手动“指示灯亮,此时抽湿装置启动抽湿模块,再按一下“确认/手动”按钮后抽湿装置自动转为自动模式,当抽湿模块退出手动工作状态下再按一下“确认/手动”键时,此时抽湿装置启动手动加热模块,按一下“确认/手动”按钮后抽湿装置自动转为自动模式。
2、设置参数模式:电源接通后,抽湿装置自检通过后,自动进入自动模式,双层数码显示当前的湿度值和温度值。按“设置/退出”键可设置除湿启动值、除湿断开值、加热启动值以及无线通讯地址。
2.1设置湿度启动值:当抽湿装置工作正常状态下(双层数码管显示当前温湿度值时即为正常状态),按“设置/退出”键,抽湿装置进入设置状态,上排数码管显示P1(当上排数码显示P1时,表示下排显示的数值为湿度启动值;当上排数码显示P2时,表示下排显示的数值为湿度断开值;当上排数码显示P3时,表示下排显示的数值为温度启动值;)时,按“确定/手动”按键,下排的数字闪烁,此时按“向上”或“向下”按键可修改湿度的启动值;修改完成后按“确定/手动”键保存,数字停止闪烁;修改湿度启动值设置完成。
2.2设置湿度断开值:当抽湿装置工作正常状态下(双层数码管显示当前温湿度值时即为正常状态),按“设置/退出”键,抽湿装置进入设置状态,按“向上”或“向下”按键,直到上排数码管显示P2(当上排数码显示P1时,表示下排显示的数值为湿度启动值;当上排数码显示P2时,表示下排显示的数值为湿度断开值;当上排数码显示P3时,表示下排显示的数值为温度启动值;)时,按“确定/手动”按键,下排的数字闪烁,此时按“向上”或“向下”按键可修改湿度的启动值;修改完成后按“确定/手动”键保存,数字停止闪烁;修改湿度断开值设置完成。
2.3设置温度启动值:当抽湿装置工作正常状态下(双层数码管显示当前温湿度值时即为正常状态),按“设置/退出”键,抽湿装置进入设置状态,按“向上”或“向下”按键,直到上排数码管显示P3(当上排数码显示P1时,表示下排显示的数值为湿度启动值;当上排数码显示P2时,表示下排显示的数值为湿度断开值;当上排数码显示P3时,表示下排显示的数值为温度启动值;P4时,表示本机通讯地址;P5时,表示制冷片停止制冷动作值;),按“确定/手动”按键,下排的数字闪烁,此时按“向上”或“向下”按键可修改温度的断开值;修改完成后按“确定/手动”键保存,数字停止闪烁;修改温度启动值设置完成。
2.4设置通讯地址:当抽湿装置工作正常状态下(双层数码管显示当前温湿度值时即为正常状态),按“设置/退出”键,抽湿装置进入设置状态,按“向上”或“向下”按键,直到上排数码管显示P3(当上排数码显示P1时,表示下排显示的数值为湿度启动值;当上排数码显示P2时,表示下排显示的数值为湿度断开值;当上排数码显示P3时,表示下排显示的数值为温度启动值;P4时,表示本机通讯地址;P5时,表示制冷片停止制冷动作值;),按“确定/手动”按键,下排的数字闪烁,此时按“向上”或“向下”按键可修改通讯地址;修改完成后按“确定/手动”键保存,数字停止闪烁;修改温度启动值设置完成。
2.5制冷片停止制冷动作值:按“确定/手动”按键,下排的数字闪烁,此时按“向上”或“向下”按键可修改此值;修改完成后按“确定/手动”键保存,数字停止闪烁;修改温度启动值设置完成。(备注:动作制冷值以10为基准,即10 代表0度停止制冷,11 代表+1度、代表-1度。)
备注:制冷片测温修正值,在正常开机界面显示温湿度时,同时按下向上”和“向下”按键即可进入设置闪烁界面,设置方法同上。
3、远程控制:当抽湿装置有收到主控室的无线数据时,通讯指示灯会频闪;具体远程控制器查看无线远程控制软件说明书。
4、485通讯:抽湿装置有收到上位机的数据时,通讯指示灯会频闪;具体通讯协议见附件。
5、高湿自动启动加热功能:当当前湿度大于80%时,启动加热器(此时加热器启动不受温度控制),当当前湿度下降到73%时,断开加热器(此时加热器启动或断开由温度控制)。
注意:此功能只有带外接加热器的抽湿器有。
十、安装
1、使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须竖放,出水口朝下;
2、保证抽湿装置前面与其他装置间有大于5cm的空间,来保证正面风扇出风口出风。
3、将出水管一端接入抽湿装置的派送口,用卡箍固定,出水管中间保持顺畅,不得缠绕,以方便排水。另一端通向箱体外面。
4、电源接线端子L/N接上AC220V电源即可(见接线图)
5、加热器一脚接在负载L脚上另一脚接电源的N脚上。

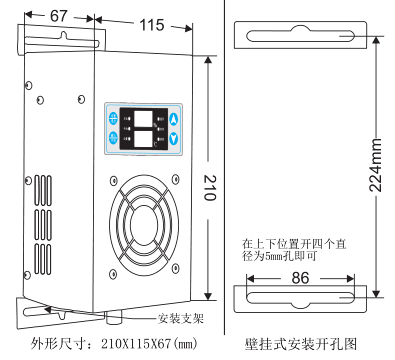

十一、安装图

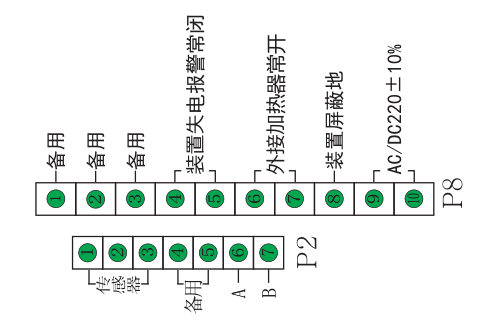

十二、接线图
十三、质量保证
本产品在交付之日起,提供三年质量保证。在质量保证期内,由于产品质 量原因导致的产品损坏,本公司予以免费换新服务,因使用不当等非质量原因 造成的损坏,或超过产品质量保证期,本公司予以终身维修和维护,只收取零件费用(如需现场解决需收取技术指导费用)
十四、装箱清单
|
装箱清单 |
|
|
|
|
1 |
YR-CS900系列智能型抽湿装置 |
1台 |
2 |
产品说明书 |
1份 |
|
|
|
3 |
产品合格证 |
1份 |
|
|
|
4 |
耐高温硅胶排水管 |
2米 |
|
|
|
5 |
水管卡箍 |
1个 |
|
|
|
6 |
安装支架及螺丝 |
1套 |
|
|
|
附:485通讯协议
通讯协议共有3条,分别为:1、询问抽湿装置的通讯地址;2、调节抽湿装置的工作参数;3、询问抽湿装置的工作状态。
1、询问抽湿装置的通讯地址。
起始位 |
识别字 |
通讯地址 |
校验位 |
结束位 |
|
|
|
|
|
0X55 |
SDC |
1字节 |
2字节 |
0xCC |
说明:①识别字为GCLKJ的ascii码(0x47,0x43,0x4b,0x4a,);②校验位为CRC,未启用;③通讯地址可以为任意值;
|
起始位 |
识别字 |
|
通讯地址 |
结束位 |
|
||||||
|
|
|
|
|
|
|
||||||
|
0X55 |
SDC |
|
1字节 |
0xCC |
|
||||||
|
起始位 |
识别字 |
通讯地址 |
命令字 |
数据字 |
校验位 |
结束位 |
|||||
|
|
|
|
|
|
|
|
|||||
|
0XAA |
SDC |
1字节 |
Ox2 |
4字节 |
2字节 |
0xCC |
|||||
数据位格式:
第一个字节为手动自动切换位;02表示手动启动除湿,03表示手动启动加热,04表示自动监控状态,其他数表示不修改状态;
第二个字节为湿度启动值;湿度启动值必须为50~98之间,如果此位数据不对,所有的设置都失败;
第三个字节为湿度断开值;湿度启动值必须满足1、不能少于40;2、不能少于湿度启动值减15;3、不能大于湿度启动值;否则此为设置不成功,抽湿装置内部会自动计算一个值。
第四个字节为温度启动值;湿度启动值必须为1~55之间,如果此位数据不在此范围内,设置不成功。
起始位 |
识别字 |
通讯地址 |
命令字 |
数据字 |
校验位 |
结束位 |
|
|
|
|
|
|
|
0XAA |
SDC |
1字节 |
Ox2 |
8字节 |
2字节 |
0xCC |
|
|
|
|
|
|
|
数据位格式 第一个字节和第二个字节为外部温度值(第一个字节为高位,第二个字节为低位),数据位从0x0开始,表示的温度从-25.0度开始。
比如数据位为:
1、(高位)0x1,(低位)0xb5表示的温度值为0x1b5-0Xfa=+18.7度;
2、(高位)0x0,(低位)0xa5表示的温度值为0xa5-0xfa=-8.5度; 第三个字节和第四个字节为湿度值(第三个字节为高位,第四个字节为低位),数据位从0x0开始。 比如数据位为:(高位)0x2,(低位)0x5表示的温度值为0x205=51.7%RH;
第五个字节为温度启动值;
比如数据位为:0x8表示温度启动值为8度;
第六个字节为湿度启动值:
比如数据位为:0x46表示温度启动值为70%RH;
第七个字节为湿度断开值:
比如数据位为:0x3c表示湿度启动值为60%RH;
第八个字节为各种状态位:
bit0为温度传感器状态,0表示正常,1表示故障;
Bit1为湿度传感器状态,0表示正常,1表示故障;
Bit2为加热器工作状态,0表示监控状态,1表示正在加热;
Bit3为抽湿模块工作状态,0表示监控状态,1表示正在抽湿;
Bit4为风机工作状态,0表示正常,1表示故障;
3、读取抽湿装置的各个参数。
起始位 |
识别字 |
通讯地址 |
命令字 |
校验位 |
结束位 |
|||
|
|
|
|
|
|
|
|
|
0XAA |
SDC |
1字节 |
|
Ox3 |
|
2字节 |
0xCC |
|
|
|
|
|
|
|
|
|
|
下位机回复:(抽湿装置回复) |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
起始位 |
识别字 |
通讯地址 |
命令字 |
数据位 |
校验位 |
结束位 |
||
|
|
|
|
|
|
|
|
|
0XAA |
SDC |
1字节 |
Ox2 |
|
8字节 |
|
2字节 |
0xCC |
|
|
|
|
|
|
|
|
|
数据位的格式与调节抽湿装置的各个参数一致。
注:通讯波特率为:9600;每条报文之间的间隔必须大于30ms。
